توضیحات
شماره قطعه: 6000/MICCO
پروتکل Protec Algo-Tec™ 6000
تغذیه از حلقه (Loop Powered)
رابط ورودی با نظارت خطا (Monitored Input Interface)
رابط خروجی تماس پاک (Clean Contact Output Interface)
دارای ایزولاتور اتصال کوتاه داخلی
دارای حالت تأخیر ورودی اختیاری
دارای حالت هشدار غیرقابل قفل شدن (Non Latching) اختیاری

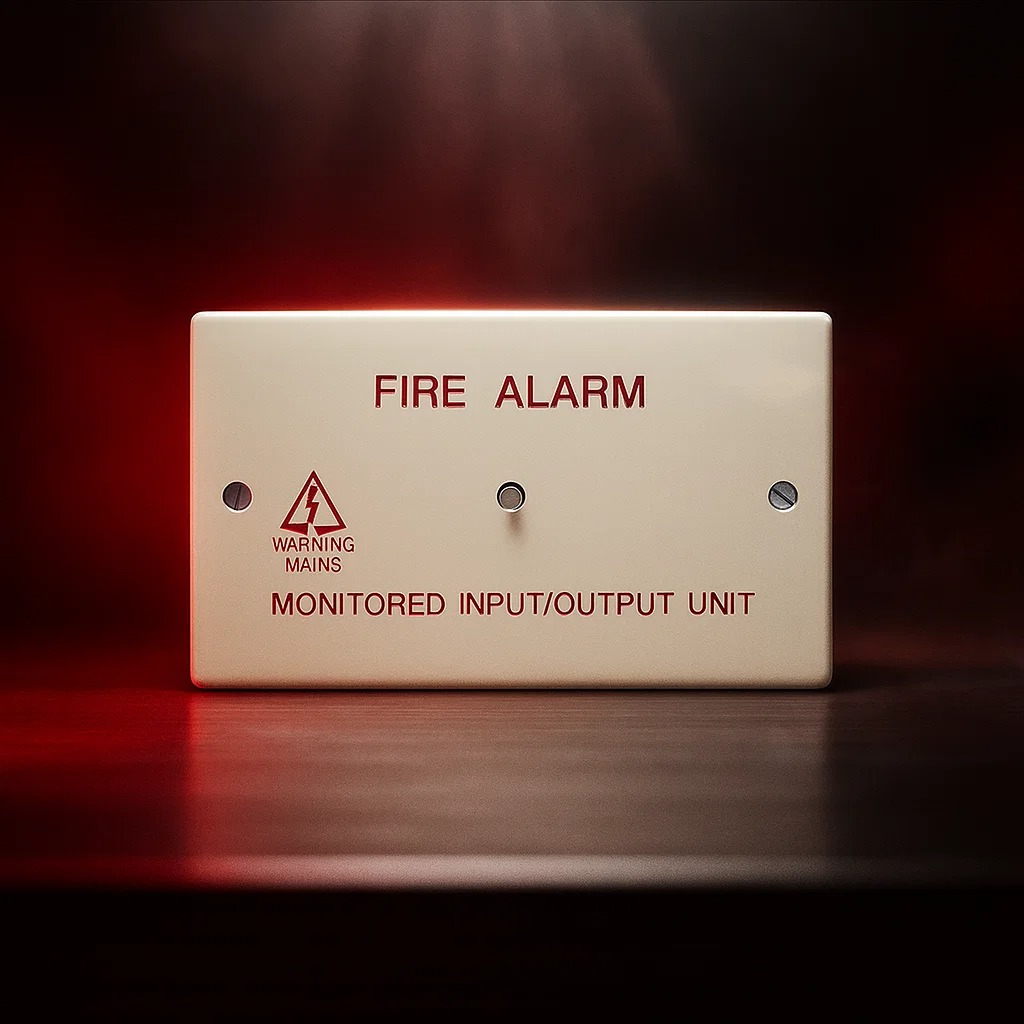

سری Protec 6000 MICCO یک رابط ورودی و خروجی با نظارت خطا است که از حلقه تغذیه میشود و دارای خروجی تماس آزاد بدون ولتاژ (Volt-Free Clean Contact) میباشد. یک ایزولاتور داخلی نیز روی برد تعبیه شده که از دستگاه در برابر اتصال کوتاه در مسیر ورودی یا خروجی حلقه محافظت میکند.
در شرایط عادی، ورودی با یک مقاومت انتهای خط (End of Line Resistor) خاتمه داده میشود. اگر مقدار مقاومت صحیح در ورودی تحت نظارت قرار گیرد، ماژول MICCO در مدت کمتر از ۳ ثانیه کنترلپنل سری 6000 را فعال میکند. با جدا کردن یک اتصال روی برد (PCB Link)، میتوان تأخیر ۱۴ ثانیهای برای فعالسازی مداوم اعمال کرد؛ این ویژگی برای اتصال به سیستمهای اسپرینکلر طراحی شده است. ورودی دستگاه به طور کامل در برابر خطاهای مدار باز و اتصال کوتاه پایش میشود.
مشخصات فنی:
دمای کاری: °C 10- تا +50
رطوبت نسبی: حداکثر 95٪ (بدون میعان)
درجه حفاظت: IP41
وزن (بدون پایه): 109 گرم
تغذیه از حلقه: بله
جریان در حالت آمادهبهکار: میانگین 0.55mA، پیک 2mA
جریان در حالت هشدار: میانگین 2.2mA، پیک 5mA
ولتاژ حلقه: 16 تا 28 ولت
ایزولاتور: دارد
ورودیها: دارای نظارت بر خطاهای مدار باز، اتصال کوتاه و آلارم
خروجیها: کنتاکت تغییر وضعیت تکقطبی با ظرفیت 8 آمپر در 30 ولت DC (غیر القایی)
ابعاد (میلیمتر): 86.7 (ارتفاع) × 147.3 (عرض) × 10 (عمق)
پروتکل دستگاه: Algo-Tec™ 6000PLUS
استانداردهای مرتبط: EN-17 و EN-18، دارای تأییدیه CE
