توضیحات
شماره قطعه: Various
6000PLUS/UG4DP برای استفاده با سیستمهای آدرسپذیر دیجیتال تشخیص حریق Protec Algo-Tec™ 6000
3000PLUS/UG4DP برای استفاده با سیستمهای غیرآدرسپذیر تشخیص حریق Protec
سیستم نمونهبرداری هوا با یک لوله (One-Pipe Air Sampling System)
دارای لوله و محفظه داکت ونتوری با طراحی ثبتشده (Patent Venturi Pipe and Duct Housing)
دارای محل تست روی درپوش (Test Hole on Cover)
نصب آسان و سریع (Simple Installation)
دارای نشانگر جریان هوا با حساسیت بالا (Sensitive Flow Indicator)
دارای فیلتر مخصوص محیطهای دارای گرد و غبار (Filter for Dusty Environments)
دارای سیستم نصب بدون خطا برای لوله ونتوری (Foolproof Installation of Venturi Pipe)

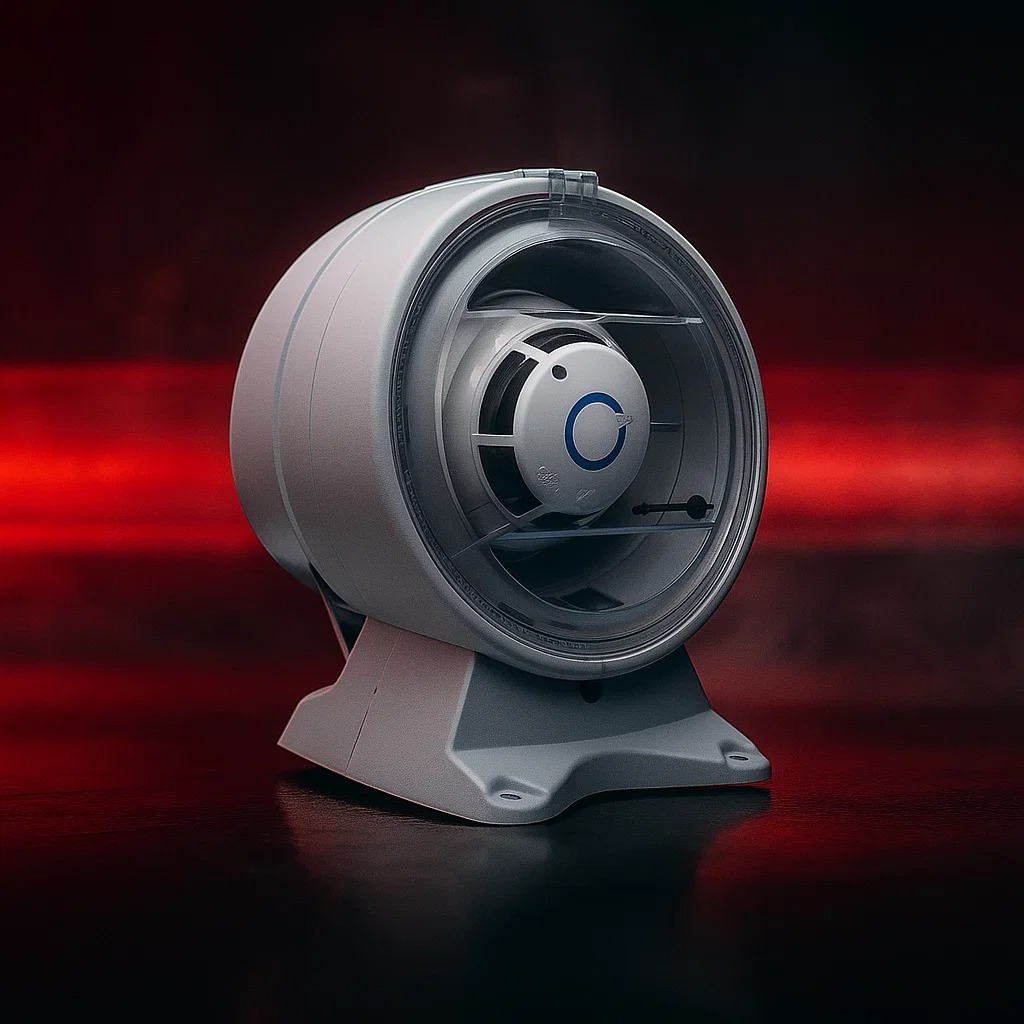

دتکتور دود داخل داکت برای تشخیص زودهنگام دود و محصولات احتراق در هوای در حال گردش در سیستم تهویه (HVAC) طراحی شده است.
این مجموعه به یک هد دتکتور دود نوری مدل 3000PLUS/OP و یک هد دتکتور دیجیتال آدرسپذیر مدل 6000PLUS/OP نیاز دارد.
ساختار این واحد بهگونهای طراحی شده که جریان هوا بهصورت بهینه از درون محفظه دتکتور عبور کند.
این سیستم از یک فناوری انقلابی با اصل ونتوری (Venturi Principle) بهره میبرد که با استفاده از یک لوله منفرد دارای دو کانال داخلی، جریان هوا را بهصورت یکنواخت از درون محفظه دتکتور عبور داده و مجدداً به داخل داکت بازمیگرداند.
یک نشانگر جریان هوا، عبور جریان هوا از درون دستگاه را در زمانی که سرعت آن بیش از ۰.۷۵ متر بر ثانیه باشد، تأیید میکند.
به لطف طراحی سیستم تکلولهای (One Pipe System) و بلوک اتصال داخلی برای ترمینال کابلها، نصب این دستگاه بسیار سادهتر از نمونههای مشابه بازار است.
پروب داکت همراه با دستورالعمل کامل نصب و الگوی سوراخکاری (Mounting Template) ارائه میشود.
لوله نمونهبرداری هوا در سه طول استاندارد ۰.۶ متر همراه با لولههای افزایشی ۱ متری برای انطباق با داکتهای تهویه مختلف عرضه میشود.
مدلها
- 3000PLUS/UG4DP
- 6000PLUS/UG4DP6
مجموعه داکت همراه با لوله نمونهبرداری 600 میلیمتری، مناسب برای داکتهایی با قطر ۱۵۰ تا ۶۰۰ میلیمتر - 63-040-06 – لوله افزایشی ۱ متری مدل UG4 Extension Pipe
مشخصات فنی
- سرعت جریان هوا: 0.5 تا 20 متر بر ثانیه
- جنس لوله نمونهبرداری: آلومینیوم
- دمای کاری: °C 10- تا +50
- رطوبت مجاز: تا 95٪ بدون میعان
- وزن: حدود 0.8 کیلوگرم
- هد دتکتورهای سازگار: مدلهای 3000PLUS/OP و 6000PLUS/OP
(OP = دتکتور دود نوری Optical Smoke Detector)
توجه: هد دتکتورها بهصورت جداگانه فروخته میشوند. - ابعاد (میلیمتر): 180 عرض × 235 ارتفاع × 183 عمق
