ماژول دو ورودی و یک خروجی (Dual Input / Single Output Module)
شماره قطعه: F16-82260

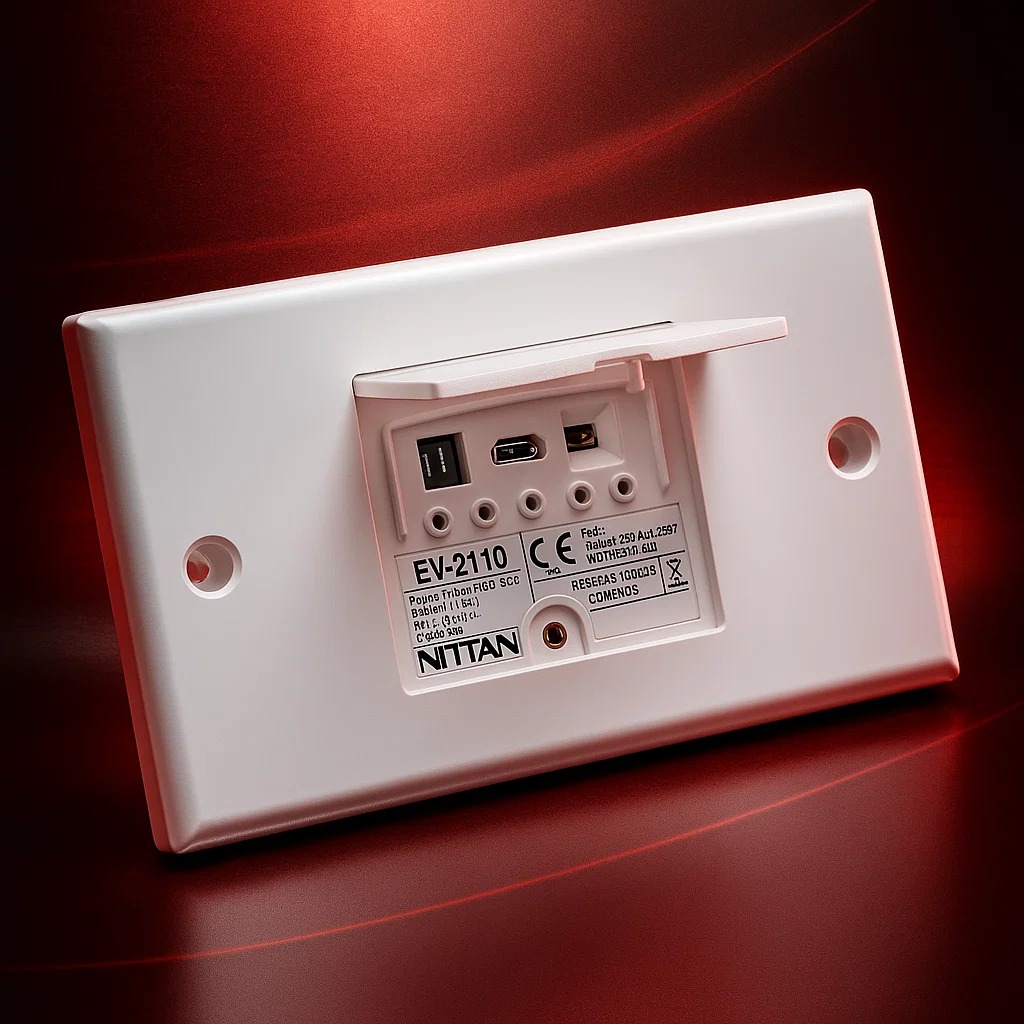

ماژول EV-2I1O از سری تجهیزات آنالوگ آدرسپذیر Evolution شرکت Nittan است که برای نظارت و کنترل تجهیزات جانبی در سیستمهای اعلام حریق طراحی شده است.
این ماژول دارای دو ورودی کلاس B و یک خروجی رلهای (Single Output Relay) بوده و به ایزولاتور داخلی مدار کوتاه منفی (-ve Line Isolator) مجهز است.
همچنین دارای گزینهی Fail Safe Mode مخصوص کنترل آزادسازی دربها (Door Release) است که در زمان قطع برق یا خطا، عملکرد ایمنی سیستم حفظ میشود.
LEDهای داخلی برای نمایش وضعیت فعال بودن ورودیها و خروجی، بروز خطا و وضعیت ایزولاتور تعبیه شدهاند.
طراحی ماژول به گونهای است که درون جعبههای استاندارد دوخانه (UK 2 Gang Pattress Box)، بهصورت توکار یا روکار قابل نصب است.
ویژگیها:
- تغذیه از طریق حلقه لوپ (Loop Powered)
- ۲ ورودی کلاس B (2 x Class B Inputs)
- رله خروجی با توان 5A در 240Vac
- ایزولاتور داخلی مدار کوتاه منفی (-ve Isolator)
- حالت Fail Safe برای کنترل آزادسازی دربها (Door Release)
- آدرسدهی از طریق EEPROM Programmer
- قابل نصب در جعبههای استاندارد UK دوخانه (Surface یا Flush Mount)
توجه:
- ایزولاتورهای مثبت و منفی (+ve / -ve) نباید در یک سیستم بهصورت ترکیبی استفاده شوند.
- با پنل Advanced MxPro4 (Mx4000) سازگار نیست؛ در این حالت باید از مدل بدون SCI استفاده شود.
- برای اطلاعات بیشتر دربارهی سازگاری پنلها، با پشتیبانی فنی Nittan تماس حاصل فرمایید.
مشخصات فنی:
- ولتاژ کاری: 20 تا 38 ولت DC
- جریان کاری:
- حالت آمادهبهکار (Quiescent): 720µA
- حالت آلارم: 5.5mA
- جریان در حالت اتصال کوتاه: 15mA
- ظرفیت رله خروجی: 5A در 240Vac
- استانداردها:
- EN 54-17:2005 / AC:2007
- EN 54-18:2005 / AC:2007
