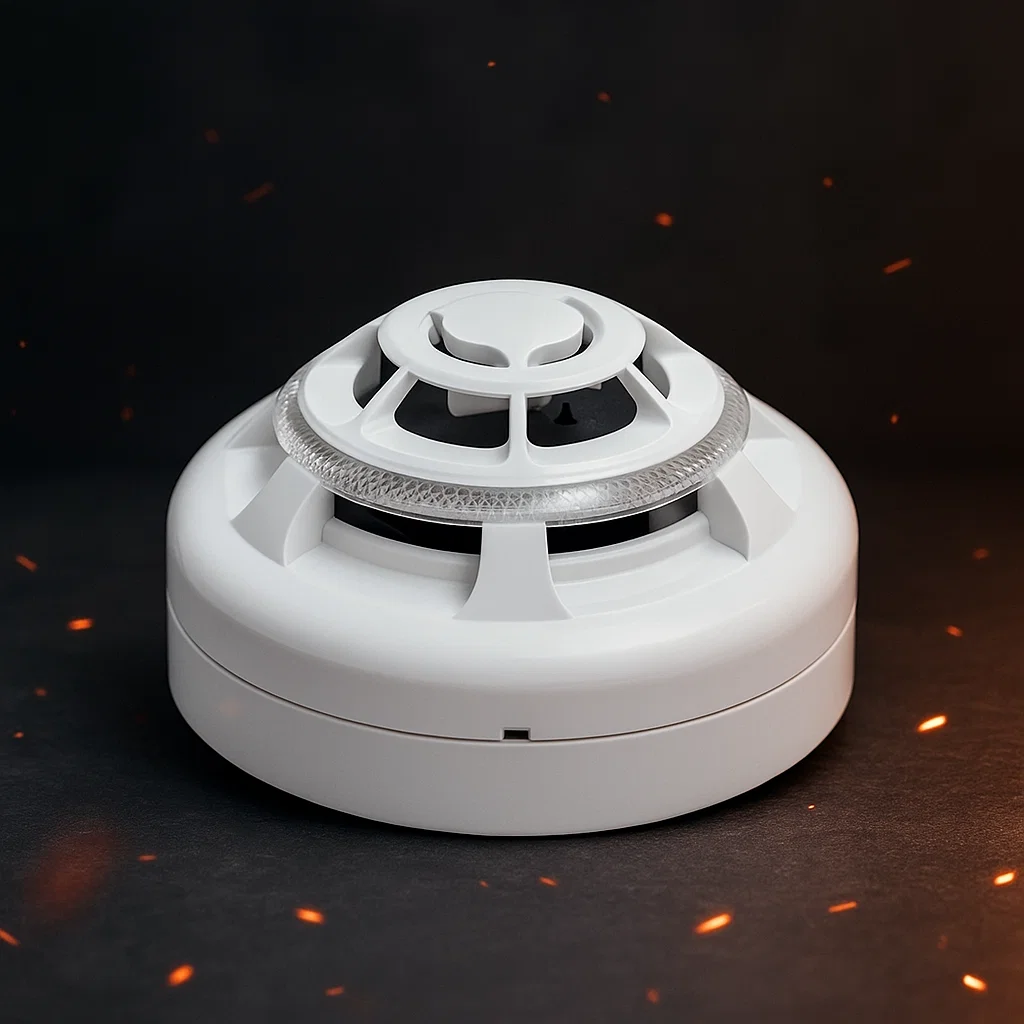

آشکارساز چندمنظوره دود و حرارت با ایزولاتور مدار کوتاه (SCI)
شماره قطعه: F20-82425
مدل EV-PYH-SCI یک آشکارساز چندمنظوره دود و حرارت رده P است که دارای ایزولاتور داخلی مدار کوتاه بوده و کاملاً با سیستمهای آدرسپذیر آنالوگ Evolution سازگار میباشد.
این مدل با فناوریهای جدید و پیشرفته وارد بازار شده و بر پایهی محفظهی بهبودیافتهی تشخیص دود نوع PY طراحی گردیده است.
در داخل محفظه دود، یک ساختار کروی ویژه قرار دارد که باعث پراکندگی بهینهی نور و تشخیص بسیار دقیقتر دود میشود. همچنین وجود LED نارنجیرنگ موجب افزایش چشمگیر سرعت و دقت واکنش دستگاه در برابر طیفهای مختلف دود و حرارت است.
طراحی محفظه با استفاده از توری بسیار ظریف از جنس استیل ضدزنگ انجام شده تا از ورود گردوغبار و حشرات ریز جلوگیری شود و در نتیجه احتمال آلارمهای اشتباه به حداقل برسد.
این سنسور چندمنظوره پیشرفته با ترکیب همزمان فناوریهای تشخیص دود نوری و حرارتی، حساسیت و دقت بالاتری نسبت به آشکارسازهای تکی دارد و در برابر هشدارهای کاذب بسیار مقاومتر است.
الگوریتم اختصاصی طراحیشده توسط Nittan سیگنالهای هر دو سنسور را بهطور همزمان تحلیل کرده و در صورت تشخیص دود یا افزایش دما (یا هر دو)، سیگنال هشدار تولید میکند.
سنسور حرارتی این دستگاه از نوع رده P است و قابلیت تنظیم در حالتهای A1R، A2S، BS یا CS را دارد.
ایزولاتور داخلی مدار کوتاه (Short Circuit Isolator) بهصورت دوطرفه (Bi-directional) عمل میکند. در صورت بروز خطای خارجی، ارتباط را از یک سمت قطع کرده تا از آسیب به سیستم جلوگیری کند، در حالیکه از سمت دیگر همچنان ارتباط با پنل مرکزی اعلام حریق حفظ میشود.
پس از رفع خطا، ایزولاتور بهصورت خودکار ریست میشود.
پایهی UB-6-SL-EV از برند Nittan دارای اتصال لغزنده (Sliding Link) است که در صورت جدا شدن آشکارساز، حلقه ارتباطی مدار (Loop Continuity) را حفظ میکند تا عملکرد Call Point (شستی اعلام حریق) مطابق با استاندارد BS 5839-1، بند 12.2.2 دچار اختلال نشود.
ویژگیها:
- محفظه نوع PY با LED نوری نارنجی
- دارای پنج سطح حساسیت قابل تنظیم
- سنسور حرارتی رده P (قابل تنظیم در حالتهای A1R / A2S / BS / CS)
- دارای ایزولاتور داخلی مدار کوتاه منفی (-ve SCI)
- جبران رانش (Drift Compensation)
- استفاده از پروتکل FSK مخصوص سیستم Evolution
- آدرسدهی از طریق EEPROM با برنامهریز (Programmer)
مشخصات فنی:
- ولتاژ کاری: 20 تا 38 ولت DC
- جریان کاری:
- حالت آمادهبهکار (Quiescent): 300µA
- حالت آلارم (LED روشن): 6.0mA
- استانداردها:
- EN 54-5:2017 / A1:2018
- EN 54-7:2018
- EN 54-29:2015
- EN 54-17:2005 / AC:2007
- نمایش هشدار: چراغ LED با دید 360 درجه (Omniview 360°)
