توضیحات
شماره قطعه: 6000/2IO
دارای ۲ ورودی با نظارت خطا (Monitored Inputs)
دارای ۲ خروجی تماس خشک (Volt Free Changeover Contacts)
تغذیه از حلقه (Loop Powered)
قابل نصب روی ریل دین (DIN Rail Mounted)
دارای ایزولاتور اتصال کوتاه داخلی
پشتیبانی از پروتکل Protec Algo-Tec™ 6000

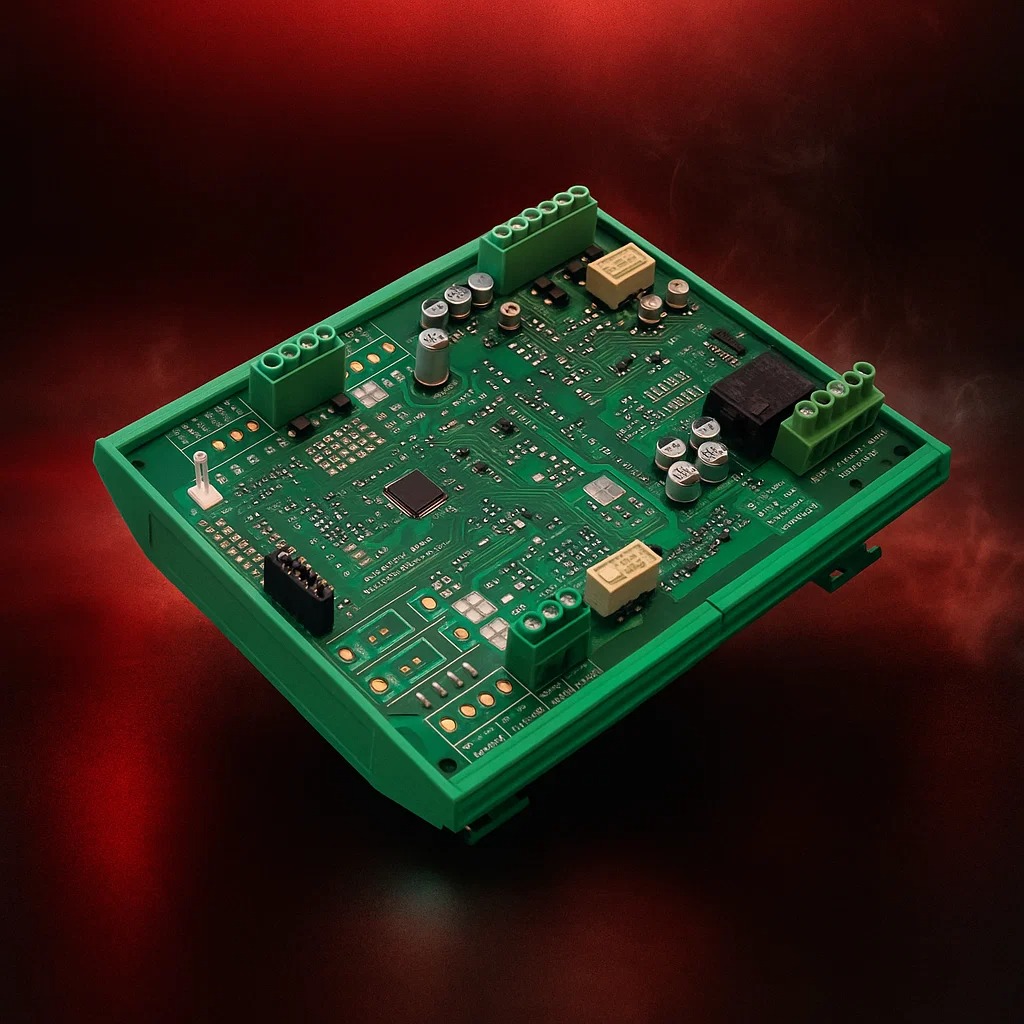

رابط ورودی/خروجی دومسیره پروتک (Protec 2-Way Input/Output Interface) یک دستگاه تغذیهشونده از حلقه است که دو ورودی با نظارت خطا و دو خروجی تماس خشک بدون ولتاژ (Volt Free Changeover) را فراهم میکند. این کنتاکتها برای اتصال به تجهیزات جانبی مورد استفاده قرار میگیرند.
مشخصات فنی:
پروتکل حلقه: Protec Algo-Tec™ 6000 MX1
ایزولاتور حلقه: دارد (روی برد) — برای جزئیات بیشتر به سند Protec DEL2110 مراجعه شود
محدوده ولتاژ حلقه: 18 تا 28 ولت (پیک)
تعداد آدرسهای مورد استفاده از حلقه: حداکثر 2 آدرس، قابل پیکربندی توسط کاربر یا در زمان ساخت
محدوده ولتاژ ورودی کمکی 24 ولت: 18 تا 28 ولت DC
محدوده دمای عملیاتی محیط: °C10- تا °C50 (حداکثر 95٪ رطوبت نسبی، بدون میعان یا یخزدگی)
جریان حالت آمادهبهکار حلقه (در 24 ولت پیک): 1.6mA + جریان مقاومت انتهای خط + بار ناحیه
جریان حالت هشدار حلقه (میانگین): 18mA
جریان اتصال کوتاه ناحیه (در 24 ولت): 26mA ± 2mA
نیازمندیهای مقاومت انتهای خط (ورودی 1 و ورودی 2):
مقاومتی – 8.2kΩ ±5% ¼W
خازنی – 100μF ±20% بهصورت سری با 22Ω ±5% ¼W
الزامات سیمکشی ورودی:
حداکثر مقاومت سیم: 6Ω در هر هادی
حداکثر ظرفیت خازنی سیم: 0.2μF بین هادیها
آستانههای نظارت ورودی:
مقدار مقاومت انتهای خط: 47kΩ ¼W ±5%
آستانه اتصال کوتاه ورودی: کمتر از 230Ω
آستانه آلارم آتش: کمتر از 7.85kΩ
آستانه پیشآلارم (فقط ورودی 3): کمتر از 32kΩ
آستانه مدار باز: بیشتر از 111kΩ
جزئیات خروجی تماس خشک:
تکقطبی تغییر وضعیت (Single Pole Changeover) با ظرفیت حداکثر 8A در 30V DC (غیر القایی)
وزن: 245 گرم (شامل محفظه ریل دین، بدون جعبه پشتی، پیکربندی 4-راهی)
نشانگر LED:
فقط از LED با شدت نور بالا استفاده شود (کد قطعه در انبار پروتک: NK 02-676-46)
