توضیحات
شماره قطعه: 6000/BEAM/IF
پروتکل Protec Algo-Tec™ 6000
تغذیهشونده از حلقه (Loop Powered)
دارای مدار ناحیه با نظارت خطا (Monitored Zone Circuit)
دارای ایزولاتور اتصال کوتاه داخلی
قابل نصب در جعبه استاندارد دوماژولی (Standard Double Gang Back Box)
دارای منبع تغذیه محلی داخلی (Nominal 24V)

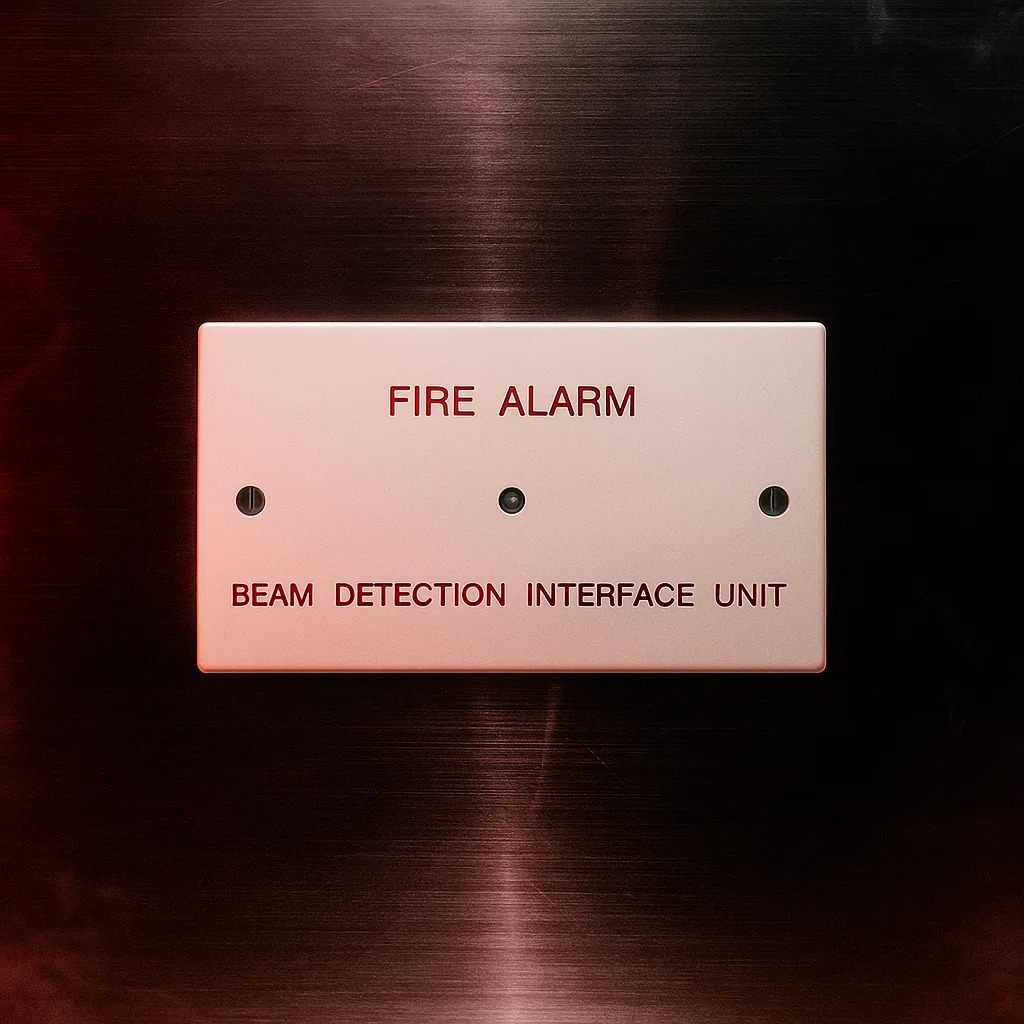

رابط Protec 6000/BEAM/IF یک واحد واسط است که امکان اتصال حلقه آدرسپذیر هوشمند سری 6000 را به دستگاههای متعارف فراهم میکند.
این رابط بهویژه برای اتصال تجهیزات جانبی متعارف مانند دتکتورهای خطی (Beam Detectors) و دتکتورهای حرارتی خطی (Linear Heat Detection) به سیستمهای اعلام حریق آدرسپذیر هوشمند Protec مناسب است. دستگاه 6000/BEAM/IF از حلقه تغذیه میشود و نیازی به منبع تغذیه خارجی ندارد.
مدار تشخیص (Detection Circuit) دارای انتهای خط (EOL) قابل انتخاب است که با استفاده از کلید DIL روی برد میتواند بر اساس الزامات استاندارد BS5839-1 به صورت مقاومتی یا خازنی تنظیم شود. مدار تغذیه دارای قابلیت انتخاب جریان حداکثر 25mA یا 50mA است.
این رابط بهصورت استاندارد دارای ایزولاتور داخلی اتصال کوتاه حلقه است.
مشخصات فنی:
پروتکل دستگاه: Protec Algo-Tec™ 6000
شرایط محیطی: دمای کاری از °C10- تا °C50 (حداکثر ۹۵٪ رطوبت نسبی بدون میعان یا یخزدگی)
ایزولاتور حلقه: دارد
ولتاژ حلقه: ۱۸ تا ۲۸ ولت پیک
تعداد آدرسهای مصرفی: ۱ عدد
جریان آمادهبهکار حلقه: 0.8mA + بار مدار تشخیص (حداکثر 0.5mA) + بار انتهای خط مقاومتی (3mA)
جریان در حالت هشدار: 7.5mA + جریان مدار تشخیص + جریان مدار تغذیه
ولتاژ مدار تغذیه: ۱۸ تا ۲۸ ولت DC
محدودیت جریان مدار تغذیه: قابل انتخاب بین 25mA یا 50mA ±2mA
مقادیر انتهای خط مدار تشخیص (EOL):
مقاومتی – 8.2kΩ ±5% ¼W
خازنی – 100μF ±20% بهصورت سری با 22Ω ±5% ¼W
مقدار مقاومت آتش (Fire Value): 330Ω ±5% ¼W
وزن: 120 گرم
نشانگرها: LED قرمز داخلی که هنگام بررسی دستگاه توسط حلقه یا در حالت آلارم فعال میشود
ابعاد (میلیمتر): 147(عرض) × 87(ارتفاع) × 15(عمق)
