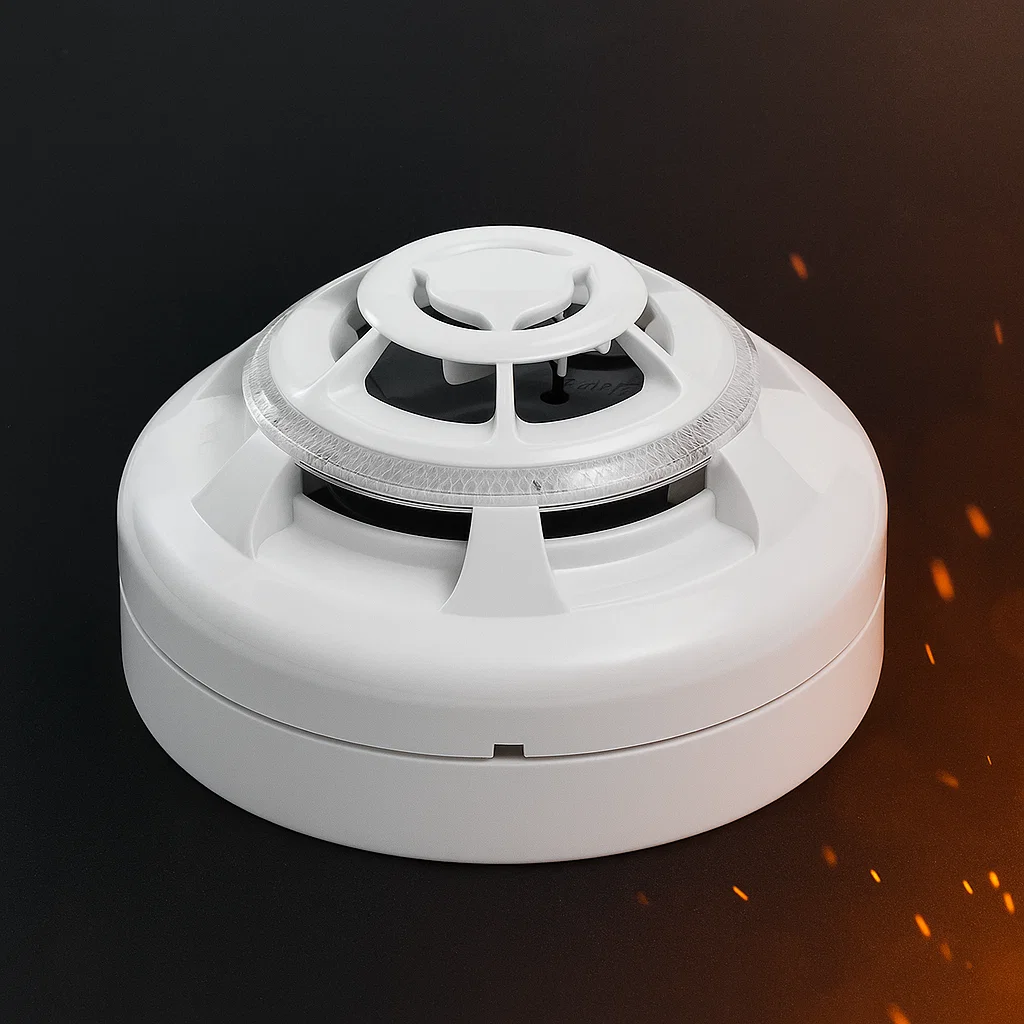

آشکارساز دود نوری با ایزولاتور مدار کوتاه (SCI)
شماره قطعه: F14-82125
مدل EV-PY-SCI یک آشکارساز دود نوری مجهز به ایزولاتور داخلی مدار کوتاه است که کاملاً با سیستمهای آدرسپذیر آنالوگ Evolution سازگار میباشد.
این مدل با استفاده از فناوریهای جدید و پیشرفته، بهویژه با تمرکز بر محفظه تشخیص دود نوع PY به بازار عرضه شده است.
در داخل محفظه دود، یک ساختار کرویشکل قرار دارد که عملکردی بینظیر در پراکندگی نور ارائه میدهد. همچنین وجود LED نارنجیرنگ موجب بهبود چشمگیر واکنش دستگاه در برابر طیفهای مختلف آتش میشود.
ساختار محفظه با استفاده از توری بسیار ظریف از جنس استیل ضدزنگ طراحی شده تا از ورود گردوغبار و حتی کوچکترین حشرات جلوگیری شود و در نتیجه احتمال آلارمهای کاذب به حداقل برسد.
ایزولاتور داخلی (Short Circuit Isolator) بهصورت دوطرفه (Bi-directional) عمل میکند. در صورت بروز خطای خارجی، مدار را از یک سمت قطع کرده تا از آسیب به سیستم جلوگیری کند، در حالیکه همچنان ارتباط دستگاه از سمت دیگر با پنل مرکزی اعلام حریق برقرار میماند.
پس از رفع خطا، ایزولاتور بهصورت خودکار ریست میشود.
پایهی UB-6-SL-EV از برند Nittan دارای یک اتصال لغزنده (Sliding Link) است که در صورت جدا شدن آشکارساز، تداوم حلقه (Loop Continuity) را حفظ میکند تا عملکرد Call Point (شستی اعلام حریق) مطابق با استاندارد BS 5839-1، بند 12.2.2 تحتتأثیر قرار نگیرد.
ویژگیها:
- محفظه نوع PY با LED نوری نارنجی
- پنج سطح حساسیت قابل تنظیم
- دارای ایزولاتور داخلی مدار کوتاه منفی (-ve SCI)
- جبران رانش (Drift Compensation)
- استفاده از پروتکل FSK مخصوص سیستم Evolution
- آدرسدهی از طریق EEPROM با برنامهریز (Programmer)
مشخصات فنی:
- ولتاژ کاری: 20 تا 38 ولت DC
- جریان کاری:
- حالت آمادهبهکار (Quiescent): 300µA
- حالت آلارم (LED روشن): 6.0mA
- استانداردها:
- EN 54-7:2018
- EN 54-17:2005 / AC:2007
- نمایش هشدار: چراغ LED با دید 360 درجه (Omniview 360°)
