توضیحات
شماره قطعه: 6100
پنل تکحلقهای مقرونبهصرفه
حلقه با ظرفیت بالا – 192 آدرس
پروتکل Algo-Tec™ 6000PLUS
قابل نصب به صورت روکار و توکار
نصب آسان
کاهش آلارمهای اشتباه
کارایی بهبودیافته
انعطافپذیری در محل نصب
طراحیشده مطابق استاندارد EN 54-2 و EN 54-4

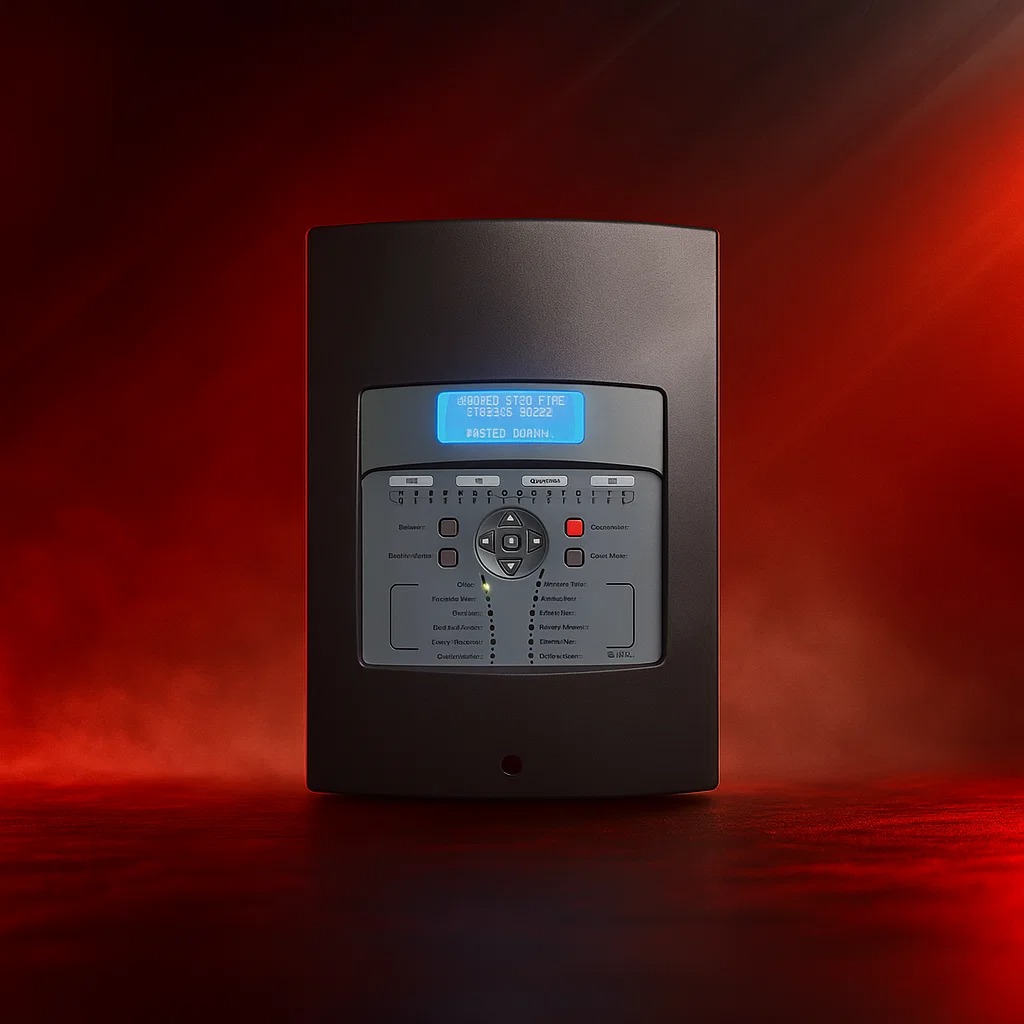

پنل کنترل Protec Algo-Tec™ 6100 یک سیستم آدرسپذیر دیجیتال تعاملی برای تشخیص و اعلام حریق است که بهطور ایدهآل برای ساختمانهای کوچک و متوسط مانند فروشگاهها، هتلها و دفاتر طراحی شده است. این پنل کنترل توسط شرکت Protec طراحی و ساخته شده تا مطابق با الزامات استانداردهای EN 54-2 و EN 54-4 باشد.
پنل کنترل برای نصب بهصورت روکار یا توکار مناسب است و دارای بدنهای از پلیکربنات قالبگیریشده با رنگ خاکستری تیره (Storm Grey) میباشد.
ویژگیها و ظرفیت حلقه
پنل 6100 مجهز به یک حلقه دیجیتال آدرسپذیر با ظرفیت بالا (Algo-Tec™) است که تا 192 آدرس را پشتیبانی میکند.
علاوه بر سنسورهای Algo-Tec™ 6000PLUS، رابطها و شستیهای اعلام حریق دستی، این حلقه میتواند از آژیرها، دستگاههای هشدار نوری (Beacon) و دتکتورهای خطی نوری (Optical Beam Detectors) نیز پشتیبانی کند.
همچنین، نمایشگر تکرارگر حلقهای مدل 6300 میتواند مستقیماً به همین حلقه متصل شود که این موضوع باعث کاهش کابلکشی، نصب آسانتر و صرفهجویی در هزینهها میشود.
آلارمها
علاوه بر آژیرها و چراغهای هشدار متصل به حلقه، دو خروجی آلارم کاملاً مانیتور شده در پنل تعبیه شده است که امکان تنظیم برای مدارهای سیمکشی متفاوت را فراهم میسازد.
کنتاکتهای کمکی
یک مجموعه کنتاکت تغییر وضعیت برای آلارم حریق کلی (Fire) و یک مجموعه کنتاکت برای خطاها (Fault) در نظر گرفته شده است.
کنترلها و نمایشگر
تمامی عملکردهای پنل کنترل مدرن از طریق کد دسترسی کاربر فعال میشود.
دکمههای کنترل شامل:
SILENCE (سکوت آلارم)، SOUND ALARMS (پخش آلارم)، RESET (ریست)، ACCEPT (تأیید) به همراه دکمههای ناوبری برای دسترسی به منوی کاربر هستند.
نمایشگر پنل شامل:
نمایشگر LCD با 4 سطر و 20 کاراکتر،
دو LED نشانگر آتش کلی،
16 LED مستقل برای زونهای آتش،
و LEDهای مربوط به تغذیه، پیشآلارم، خطای سیستم، خطای عمومی، تست و غیرفعالسازی میباشد.
نمایشگر کریستال مایع (LCD)
نمایشگر 80 کاراکتری LCD در حالت عادی تاریخ و ساعت جاری را نشان میدهد و قابلیت نمایش پیام کاربر تا 40 کاراکتر (مانند نام سایت) را دارد.
در شرایط آلارم یا خطا، LCD مشخصات دستگاه، آدرس و شماره زون را همراه با متن محل (Location Text) تا 20 کاراکتر نمایش میدهد. این اطلاعات از طریق نرمافزار Protec 6100 Windows در محل قابل برنامهریزی است.
متن محل دستگاه (Device Location Text)
نرمافزار متنی مبتنی بر ویندوز بهصورت رایگان در اختیار مشتریان قرار میگیرد تا متن محل دستگاهها را روی دیسک وارد کرده و آن را برای بارگذاری در مرحله راهاندازی به مهندس شرکت تحویل دهند.
این فرایند ساده، انعطافپذیری بیشتر، تغییرات لحظه آخری آسانتر و تسریع در راهاندازی سیستم را ممکن میسازد.
منبع تغذیه
پنل کنترل 6100 دارای شارژر داخلی سوئیچینگ 1 آمپر DC بوده و امکان نصب دو باتری سیلد اسید 12 ولت 3.3 آمپر ساعت را دارد.
برنامهریزی در محل
سیستم Protec Algo-Tec™ 6100 بهطور کامل در محل قابل برنامهریزی (On Site Programmable) است.
تمامی دادههای پیکربندی راهاندازی را میتوان از طریق نرمافزار برنامهنویسی ویندوزی Protec 6100 وارد و یا پشتیبانگیری کرد.
این قابلیت امکان پیکربندی و بررسی سیستم پیش از حضور در محل، تسهیل عملیات راهاندازی، و ایجاد نسخه پشتیبان از دادهها از راه دور را فراهم میسازد.
